動力傳動系統實驗臺（大眾）
一、產品簡介

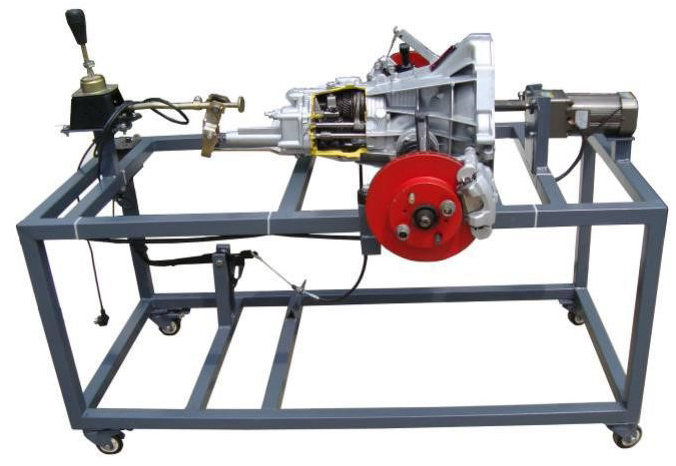

該設備采用 翻新大眾B5 傳動系統解剖實物為基礎，全面展示傳動系統的組成結構。
適合于汽車傳動系統理論教學和拆裝實訓的教學需要。
二、功能特點
1.采用真實的傳動系統部件，充分展示傳動系統的組成結構。
2.由單相減速電機帶動減速機，電機帶動變速器輸入軸做低速運轉，真實演示從變速器的輸入軸到驅動輪的動力傳遞過程。
3.實訓臺驅動部分加裝安全防護罩。
4.實訓臺提供了學員拆裝傳動系統的工作平臺。
三、技術規格
外形尺寸：1500×600×1200mm(長×寬×高)
動力電源：220V
單相減速電動機：
電 壓：AC 220V50Hz
功 率：250KW
轉 速：15r/min
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
|
