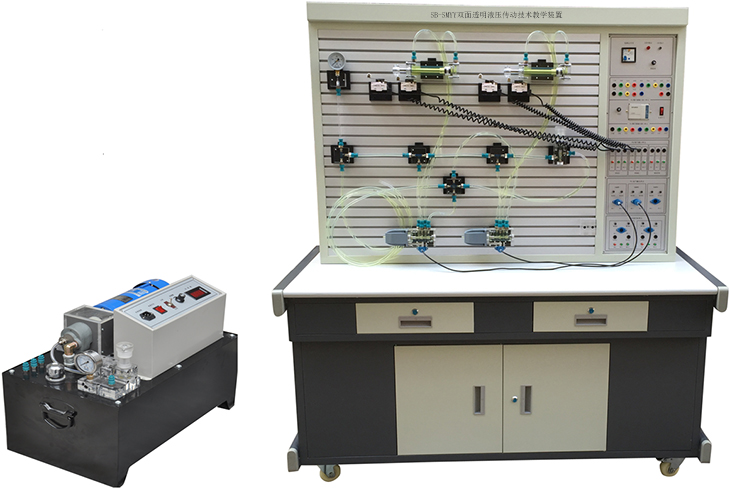

SB-SMYY雙面透明液壓傳動技術教學裝置
一、概述
雙面透明液壓傳動技術實訓裝置采用雙面結構，是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司透明液壓傳動與PLC控制實訓設備的優點，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。透明液壓傳動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解手動、電動、液動各自具有的特點、特色、及優缺點等。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實訓回路的工作過程及原理。實訓組裝回路快捷、方便。實訓電氣主控單元配備2套PLC控制與2套繼電器控制，2臺液壓泵站，簡單實用。
二、液壓傳動實訓臺組成
透明液壓傳動與PLC控制實訓裝置采用"二合一"雙面結構，即一張實訓桌可供兩組四位學生分別進行液壓實訓，也可以雙面同時進行液壓綜合實訓，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
該實訓桌、臺為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便�；九渲脼椋阂簤簩嶒炘�2套，液壓實訓PLC控制模塊2套；液壓實訓泵站2臺。（計算機根據學校要求另行配置）
本實訓系統采用專用獨立液壓實訓泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。
三、液壓傳動實驗臺主要技術參數
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V 輸出DC24V/3A
2、裝置容量：≤1.5kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×1000mm×1750mm
6、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機2套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率250W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm。
（3）油箱：公頃容積45L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46號液壓油；
7、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
8、電器控制單元：
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼
電器輸出。
（2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。
9、組態仿真控制軟件：液壓實訓系統能夠?qū)崿F(xiàn)組態軟件與實訓設備之間的鏈接，實現組態軟件與硬件之間的結合，通過組態軟件實現對實際回路的控制，使系統具有更強的仿真功能。
10、電磁換向閥：AC24V .吸力3mpa
四、液壓傳動實訓裝置主要特點
1、透明液壓傳動與PLC控制實訓裝置（雙面）主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器PLC等器件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及MGGS組態監控技術于一體，靈活實現其功能。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比
較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
四、透明液壓PLC控制基本實訓回路
1、用換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、變量泵調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、PLC編程軟件學習和使用
23、PLC與計算機的通訊，在線調試、監控
24、PLC控制的液壓基本回路實訓（優化控制）

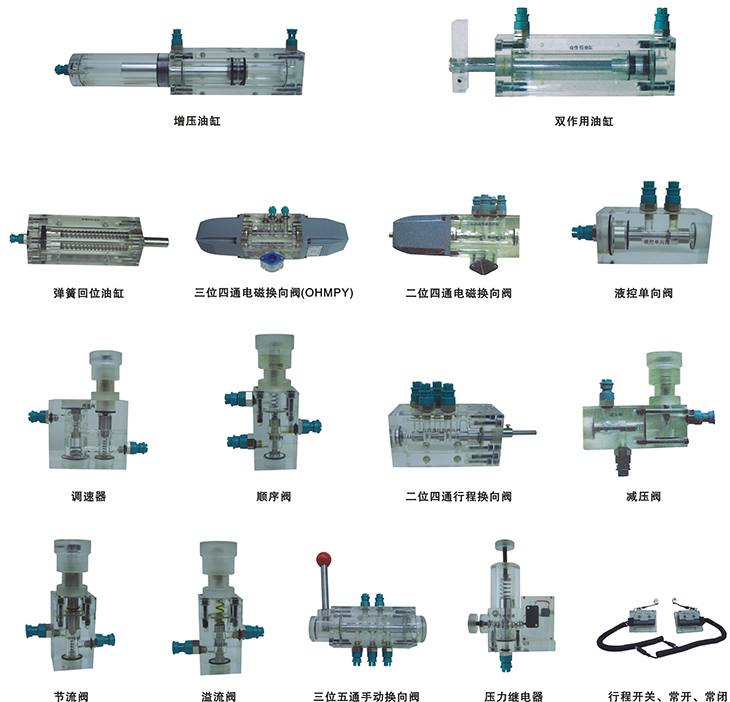

五、液壓元件
六、透明液壓PLC控制實訓裝置(雙面)清單
|
序號 |
名 稱 |
型 號 |
數量 |
|
1 |
實訓桌 |
|
1張 |
|
2 |
實訓臺 |
|
1臺 |
|
3 |
PLC主機模塊 |
三菱FX1S-20MR |
2塊 |
|
4 |
電源模塊 |
|
2塊 |
|
5 |
繼電器控制模塊 |
|
2塊 |
|
6 |
PLC控制按鈕模塊 |
|
2塊 |
|
7 |
雙作用油缸（帶行程撞塊） |
透明元件 |
4只 |
|
8 |
二位二通電磁換向閥 |
透明元件 |
2只 |
|
9 |
二位四通電磁換向閥 |
透明元件 |
4只 |
|
10 |
三位四通電磁換向閥（O型） |
透明元件 |
2只 |
|
11 |
三位四通電磁換向閥（H型） |
透明元件 |
2只 |
|
12 |
三位四通電磁換向閥（M型） |
透明元件 |
2只 |
|
13 |
彈簧回位油缸 |
透明元件 |
2只 |
|
14 |
增壓油缸 |
透明元件 |
2只 |
|
15 |
輔助油箱 |
透明元件 |
2只 |
|
16 |
單向閥 |
透明元件 |
4只 |
|
17 |
液控單向閥 |
透明元件 |
4只 |
|
18 |
溢流閥（直動式） |
透明元件 |
4只 |
|
19 |
溢流閥（先導式） |
透明元件 |
2只 |
|
20 |
節流閥（直動式） |
透明元件 |
2只 |
|
21 |
調速閥 |
透明元件 |
4只 |
|
22 |
順序閥 |
透明元件 |
4只 |
|
23 |
減壓閥 |
透明元件 |
2只 |
|
24 |
二位四通行程換向閥 |
透明元件 |
2只 |
|
25 |
三位五通手動換向閥 |
透明元件 |
2只 |
|
26 |
壓力繼電器 |
透明元件 |
2只 |
|
27 |
壓力表 |
透明元件 |
6只 |
|
28 |
三通接頭 |
透明元件 |
14只 |
|
29 |
四通接頭 |
透明元件 |
6只 |
|
30 |
行程開關（常開） |
|
4只 |
|
31 |
行程開關（常閉） |
|
4只 |
|
32 |
透明液壓皮管 |
|
40米 |
|
33 |
油盤 |
|
2只 |
|
34 |
油箱 |
|
2只 |
|
35 |
空氣過濾器 |
|
2只 |
|
36 |
吸油過濾器 |
|
2只 |
|
37 |
油溫液位計 |
|
2只 |
|
38 |
機泵組 |
|
2套 |
|
39 |
L-HL46號液壓油 |
|
30kg |
|
40 |
電磁閥通用連接線 |
|
6條 |
|
41 |
壓力繼電器插頭線 |
|
2條 |
|
42 |
編程電纜（適配器） |
三菱 |
2條 |
|
43 |
國標電源線 |
|
3條 |
|
44 |
工具 |
|
1套 |
|
45 |
快速油接頭 |
|
10只 |
|
46 |
透明液壓實訓說明書 |
|
2冊 |
|
47 |
PLC編程軟件、程序 |
光盤 |
1盤 |
|
