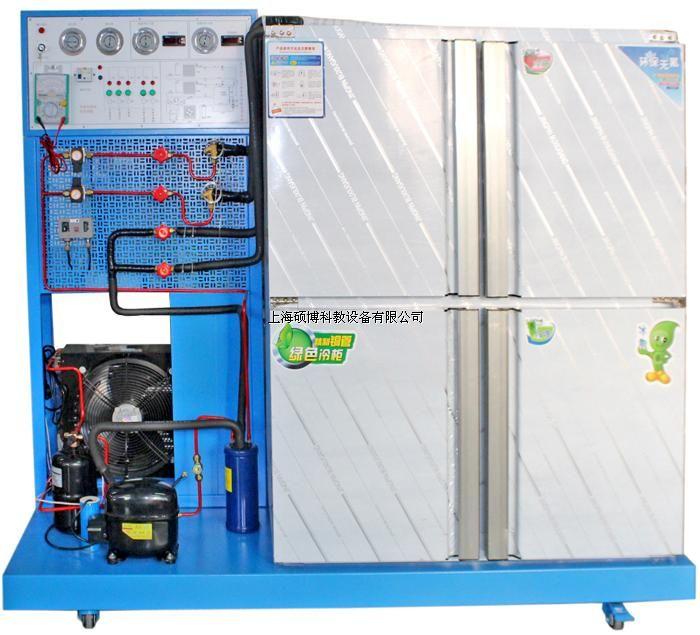

SB-9930M小型一機兩庫模擬實驗設備

"小型一機兩庫模擬實驗設備"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。
該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核。

一、裝置特點
1.綜合性強：整套實中裝置集一機兩庫制冷系統、電氣控制系統及故障系統于一體，系統真實完整，結構清晰、緊湊，滿足對實訓的要求
2.直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件
3.實訓性強：臺體設有故障裝置，可實現電氣控制故障設置，有利于開展技能鑒定、考核工作
4.安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜7kVA
4.制冷劑：R22
5.制冷量：5.3kW
6.重 量：300kg
7.外形尺寸（大約）：180cm×80cm×180cm
三、實訓裝置的基本配置及功能
實訓裝置主要由控制屏、實訓桌、風冷制冷機組及冷庫等組成
1.電源控制部分
交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。
2.測量?jī)x表
(1)指針式電壓表：0～450V，精度2.5級
(2)真空壓力表：-0.1～1.5MPa
(3)真空壓力表：-0.1～3.5MPa
(4)數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃
3.一機兩庫電氣控制考核板
面板上印有一機兩庫電氣控制原理圖，并設有相應測試點，便于學生分析測量。
4.一機兩庫制冷系統流程板
面板上印有真實的一機兩庫庫制冷系統系統流程圖，配有2只溫度控制器（分別測量和控制高溫庫和低溫庫的溫度）、1只冷庫專用化霜定時器（用于低溫庫）
5.故障設置箱
配備一扇帶鎖小門，內設10個鈕子開關，都己經接到相應測試點，用來設置故障及恢復正常工作
6.風冷制冷機組
包含1匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、2只供液電磁閥、2只熱力膨脹閥、止回閥(單相閥)、4只手閥等構成。
7. 冷凍冷藏雙溫冷庫庫體
采用優質不銹鋼板做骨架，經過機械加工成型，隔層置保溫防火發泡料，整機既堅固耐用，又美觀大方。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置，庫體尺寸為1000×500×1600（mm）。
8.實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定
9、工具

四、實訓項目
1.一機兩庫系統的認識
2.一機兩庫電氣控制系統的運行實訓
3.一機兩庫制冷系統工況調試及保護技術
4.一機兩庫電氣故障的設置和檢測實訓
5.制冷系統維修專用工具的基本操作
6.系統管道焊接
7.制冷系統維修基本工藝
8.制冷技術實訓
9.冷柜電氣控制系統連接及調試實訓
